Высотное положение подземных инженерных коммуникаций, в том числе и углов их пово­рота, опре­деляется до засыпки траншей техническим нивелирова­нием в соответствии с тре­бованиями СН 212-73. Высотное положение элементов инженерной сети в проходном кол­лекторе определяется от проложенного внутри него нивелирного хода.

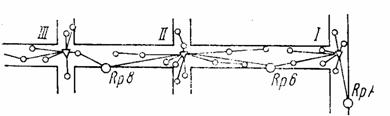

При наличии густой сети реперов проложение ниве­лирного хода необязательно. В этом случае нивелирова­ние элементов подземных инженерных коммуникаций для контроля про­изводится отдельными станциями с привязкой к двум реперам (рис. 6).

рис. 6. рис. 7.

Определение высотных отметок от условного начала запрещается.

При глубоком заложении подземных комму­никаций, когда получение в необходимых мес­тах высот точек элементов коммуникаций не может осуществлять­ся непосредственно ниве­лирной или глубинной рейкой, эти высоты получают измерением металлической рулет­кой вертикального расстояния от кольца колодца, на ко­торый передана отметка (рис. 7).

Нивелированием определяются высоты пола и верха коллектора, верха и низа кабельной канализации в пакетах (блоках), верха бронированного кабеля, вер­ха трубопроводов, поверх­ности земли (бровки траншей) в характерных местах, углов поворота и точек измене­ния ук­лонов подземных коммуникаций, обечаек люков и всех остальных точек, заснятых в плане.

В канализации (фекальной и ливневой), дренаже и других самотечных трубопроводах ниве­лируются лотки труб. Кроме того, определяются высоты элементов всех существующих ин­женерных коммуникаций, вскрытых в траншеях при строительстве.

Для нивелирования рекомендуются двусторон­ние шашечные рейки с круглым уровнем. Расхождения в превышениях, полученных по черным и красным сторо­нам реек, для каждой станции не должны превышать ±5 мм. Расстояние от инструмента до реек не должно быть более 100 м.

Высоты временных реперов или точек плано­вой съемочной сети определяются по данным нивелирно­го хода с включением их в ход как связующих точек. Нивелировка их как проме­жуточных точек не допуска­ется.
